屏蔽铠装控制电缆
屏蔽铠装控制电缆
产品名称：屏蔽铠装控制电缆
产品型号：
产品价格：电议
商标品牌：安邦
产品认证：CE RoHs
主要用途：适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等精密电子装置场所。
详细说明：
本产品适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等精密电子装置场所。
一、生产执行标准 GB/T12706.1-2002
二、型号名称
注：1、该产品可按用户的使用要求，设计成具有阻燃性能或耐火性能的产品。订货时只需在原型号前加“ZR-”表示阻燃性，加“NH-”，表示耐火型；
2、电缆的金属屏蔽可按用户要求有两种形式；金属丝编织或金属条绕包。
3、如需软芯导体的电缆，应在原型号后加字母“R”。

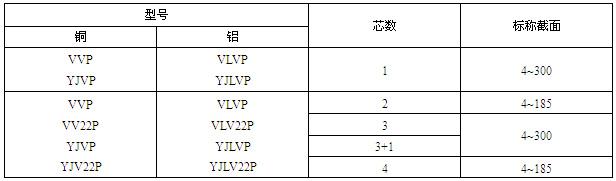

三、规格
四、使用条件
1、导体最高长期允许工作温度；聚氯乙烯绝缘为70℃；交联聚乙烯绝缘为90℃。
2、电缆短路时（最长持续时间不超过5S），导体的最高温度不超过；聚氯乙烯绝缘为160℃，交联聚乙烯绝缘为250℃.
3、敷设时环境温度应不低于0℃。
4、电缆允许弯曲半径为；铠装电缆不小于电缆外径的20倍；非铠装电缆不小于电缆外径的15倍；软芯导体电缆不小于电缆外径的10倍。
五、电缆近似外径
VVP型、VLVP型电缆外径分别在VV型、VLV型电缆外径的基础上增加1~ 1.5mm.
VJVP型、YJLVP型电缆外径分别的YJV型、YJ LV型电缆外径的基础上增加1 ~1.5mm.
V V22P型、VLV22P型电缆外径分别在VV22型、VLV22型电缆外径的基础上增加1~1.5mm.
VJV22P型、YJLV22P型电缆外径分别在YJV22型、YJLV22型电缆外径的基础上增加1 ~1.5mm.
六、主要技术参数
1、20℃时导体直流电阻
参见0.6/1KV 聚氯乙烯绝缘及护套电力电缆。
2、绝缘电阻
3、交流电压试验成品电缆经受交流50Hz、5min,、3.5kV的电压试验绝缘应无击穿。
4、耐火型电缆的耐火特性应符合IEC60331或GB12666.6中的A类或B类耐火试验要求。
5、阻燃型电缆的阻燃性能应符合IEC60332或GBT18380.3标准中规定的A, B或C三类中任一类别阻燃性能要求。
七、交货长度
1、根据双方协议，允许任何长度的电缆交货。
2、长度计量误差不超过±0.5%。
