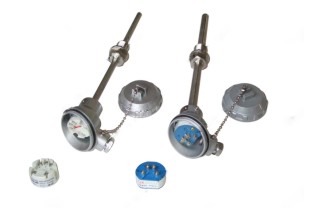

一体化温度变送器
一体化温度变送器
产品名称：一体化温度变送器
产品型号：WZ-
产品价格：电议
商标品牌：安邦
产品认证：EX
主要用途：通常和显示仪表、记录仪表、电子计算机等配套用，输出4~20mA。直接测量生产现场存在碳氛化合物等爆炸物的-2000C~1300℃范围内液体，蒸汽和气体介质以及固体表面温度。
详细说明：
应用
通常和显示仪表、记录仪表、电子计算机等配套用，输出4~20mA。直接测量生产现场存在碳氛化合物等爆炸物的-2000C~1300℃范围内液体，蒸汽和气体介质以及固体表面温度。
特点
二线制输出4~20mA，抗干扰能力强;.节省补偿导线及安装温度变器费用;
安全可靠，使用寿命长;.
冷端温度自动补偿，非线性校正电路;
工作原理
防爆热电偶利用问隙隔爆原理当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4~20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
主要技术参数
产品执行标准
IEC584
IEC751
JBIT5518-1991
J BIT7391一1994
测温范围及允差

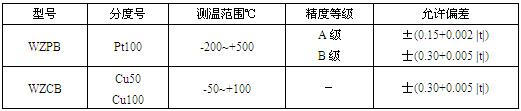

热电阻

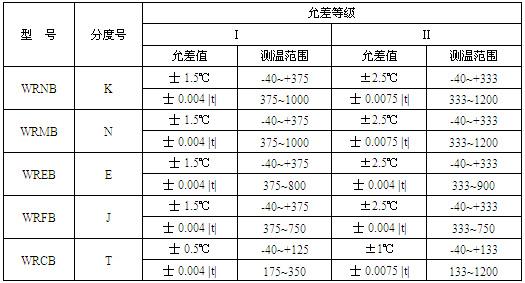

热电偶
输出信号:4~20mA，负载电阻250 Ω传输导线电阻100 Ω
输出方法:二线制
精度等级:温度变送器精度等级：0.1;0.2;0.5显示器精度等级;模拟指示式2.5级；数字显示式1.0级;
供电电源:24V. D C土10%
防护等级:IP65
防爆等级:隔爆型:d II BT4, d II CTS,d II CT6本质安全型:ia II CT6
绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于501/2
热响应时间:
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间;
当温度变送器的阶跃晌应稳定时间不超过热电偶(阻)热晌应稳定时间τ0.5'的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
支撑管长度确定：
当温度变送器的工作温度由支撑管所造成的壳体升温同环境温度之和。
基本误差:
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
工作环境
