自控温电伴热带的应用与调试

日期:2015-07-02 作者:管理员

1 概述
    电伴热商品可广泛用于石油、化工、电力、医药、机械、食物、船只等职业的管道、泵体、阀门、和罐体的伴热保温、防冻和防凝,是输液管道、储液介质罐体保持技能温度最先进、最有用的办法。电伴热带的构造标准品种较多,按作业电压可分为单相带和三相带;按作业原理可分为并联式和串联式;按商品构造可分为普通型和加强型;在有爆破风险环境中,可选用防爆型电伴热带及防爆型附件合作运用;按绝缘资料可分为F46氟塑料和F4氟塑料复合绝缘。

    电伴热的特色:电伴热是用电能量来弥补被伴热体在技能流程中所流失的热量,然后保持活动介质最合理的技能温度,它是一种高新技能商品。电伴热是沿管线长度方向或罐体容积大面积上的均匀放热,它不同于在一个点或小面积上热负荷高度集中的电加热;电伴热温度梯度小,热安稳时刻较长,合适长期运用,其所需的热量(电功率)大大低于电加热。电伴热的长处:设备简略、发热均匀、控温准确,能进行远控、遥控,完成主动化管理;具有防爆、全天候作业功用,牢靠性高,运用寿命长;无走漏,有利于环境维护。


2 自调控电伴热带的运用

    电伴热管道能否合理、正常运转,不只取决于电伴热体系的准确合理的选择型规划,并且与准确地装置有着主要联系。

2.1 伴热线构造与特性

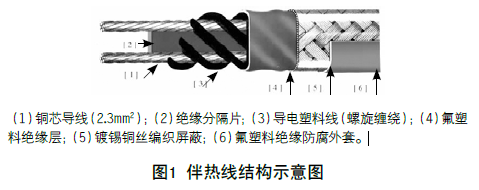

    XTV2-CT型自控电伴热带专用于耐间歇性高温蒸汽吹扫(最高至215℃)技能管线或容器储罐的防冻和保温、最高保持温度为121℃。构造特色:伴热电缆由导电塑料和两根平行母线外加绝缘层构成,因为这种平行构造,一切伴热电缆均能够在现场随意剪切,选用二通或三通衔接,见图1。
    发热原理:在每根伴热电缆内,母线之间的发热高分子资料的电路导通数量随温度的影响而改变,当伴热线周围的温度下降时,导电塑料发生微分子的缩短而使碳粒衔接构成电路,电流流经这些电路,使伴热线发热。
    功用参数:
    标准颜色:红色
    温度:最高维持温度121℃ 最高表面温度230℃
    施工温度:最低-30℃
    热稳定性:由10℃至260℃间来回循环600次后,热线发热量维持在90%以上
    挠曲半径:20℃室温时为12.7mm;-30℃低温时为50.8mm
    绝缘电阻:热线长度300米,环境温度75℃时,绝缘电阻(导线与屏蔽间)最小值为1000MΩ。

2.2 操控体系
    电伴热在请求完成遥控和主动操控,对环境的洁净程度请求比较高或没有其它热源的场合选用。加热操控体系:电加热体系中温度操控体系是一个极其主要的有些,它有许多办法,最常见的三种办法。①晶闸管操控体系设有”手动”和”主动”操控功用,以调节输出电压巨细,对发热元件的电阻性负载完成温度操控。②PID操控常用于操控精度很高的场合。③智能型操控是一种集许多操控办法于一体的操控办法,如PLC编程操控、智能变频操控等,广泛适用于大功率负载,以及负载动摇较大、控温精度高的场合。
    根据工程需求,有独立操控体系和与悉数项目联动操控体系,如AEC项目因环境的洁净程度和操控精度请求较高,故选用PLC编程联动操控。

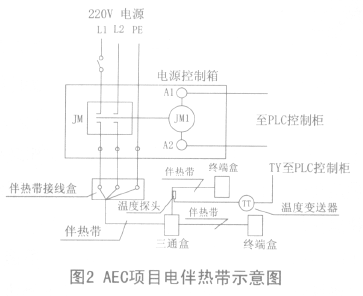

    独立操控体系的电伴热源通常由配电箱、操控体系、电伴热带及附件构成。附件包含电源接线盒、中心接线盒(二通或三通)、终端接线盒及温控器。例如:AEC项目的电伴热体系是选用PLC编程操控(见图2)



3 装置办法与技能请求
3.1 装置施工技能流程
    ①承认已具有装置条件(施工预备);②操作技能(装置电热带及终端);③装置电源盒;④丈量绝缘电阻;⑤接电源和开关;⑥通电实验;⑦做电伴热符号;⑧重复4和6;⑨做保温及防水;⑩检验。

3.2 电伴热带的装置施工技能

3.2.1 施工前预备作业:

    电伴热带装置前要具体阅览商品阐明书,了解商品的构造、功用,把握装置运用办法;装置施工是用好电热带的要害,应由专业电工担任。

    管道体系:被伴热的管道有必要通过吹扫,试压合格,外表毛刺、锐边或尖状突起均已打磨平坦,防锈漆枯燥后方可电伴热带的装置;装置电加热电缆应选用铝胶带张贴,一则增大散热面,有利于热传导;二则便利装置;在电热带装置处的上空不再进行焊接、吊装等施工,以防止砸伤损坏电热带。
    电热带和配件:电热带外表无损破;电热带的绝缘功用杰出(请求用摇表在1000VDC测验时绝缘电阻为≥20MΩ);电热带与一切配件的类型与规划请求共同。电伴热体系应对电伴热带织造层及电气附件作牢靠接地,接地电阻应不小于4Ω。电加热电缆配电体系应具有过载、短路、漏电维护。
    在防爆场所,电伴热带与其配套的防爆电气设备及附件的装置、调试和运转,有必要遵从国家公布的《爆破风险场所电气安全规程》的有关条文。装置防爆加热电缆有必要严厉按照GB3836.2-2000商品标准履行。
3.3 施工操作技能
   3.3.1 操作技能
  (1)电热带应按管道长度散布,防止物料在无电热带处降温凝聚,电热带的长度应善于被伴热管道。装置时应校验所用电热带长度(包含并联的各分支总长度),是不是超越规划长度或答应的最大运用长度。
  (2)施放电加热电缆时不要打硬折或长距离在地面迁延。敷设时应尽也许使电热带平坦地紧贴在管道或容器外表,用聚酯带或铝箔胶带固定,禁止用细丝捆扎,胶带距离小于30mm,如遇法兰,阀门等尖锐突起有些,应留意维护。
  (3)电加热电缆最小曲折半径应不小于其厚度五倍。装置电加热电缆附件时,应将电加热电缆留有必定殷实量,以使下次修理重复运用。
  (4)在水平管道上装置时,可敷设在管道下部45°处,电热带装置时答应屡次穿插堆叠,但尽也许削减扭曲,特别是在冬天冰冷条件下。为强化传热作用,可在电热带的外面张贴一层铝箔胶带,在容器上装置时,电热带应环绕在容器的中下部,通常不超越2/3。
  (5)电伴热带通常应装置在管道的旁边面或下方,用铝胶带张贴装置,施工时边敷设电伴热带边覆盖铝胶带,用力压平,使电伴热带紧贴在管道上。在张贴铝胶带后,再每隔0.6m用耐热胶带将电伴热带沿径向将其环绕固定,使电伴热带与被伴热管道贴紧,以进步伴热效率。
  (6)环绕办法应尽也许使散热体必要时随时可撤除进行修理,或替换而不损坏电热带或影响其它线路;在运用二通或三通配件处,电热带各端应预留40cm长度。
  (7)装置完成后,应对每根电热带进行绝缘测验,电热带线芯与管道或容器间的电阻不得小于20MΩ,否则应找出原因后再接电源和保温,此测验应屡次进行,特别是在有也许损坏电热带的情况下,如在未做保温而施工人员又长期脱离现场,保温做好后,也要重复测验,承认保温时未损坏绝缘。测验成果应记录备查。
3.3.2 电气衔接
    首先应认真阅览、把握接线盒内的商品阐明书上“操作过程和请求”。再次应查看各分电源线的截面应略大于电热带的线芯截面,总电源线应能承载电热带总和在最低环境温度的总电流,每根电热带应有自己的开关,熔断器或单极断路器。在剥电热线芯时,应防止断股减小截面,导致过载。
(1)配件装置:按规划图请求选用配件;所选用密封圈需与电热带相配并和防水封胶联系;供电接线盒尽也许挨近管道线路供电端,按配件装置阐明书预备线口;每一线端应预留一小段电热带以便将来修理时用。
(2)电热带与电源盒的衔接:在易燃易爆场合,有必要选用配套的防爆电源接线盒,通常场合可直接将电热带接至闸刀开关上,也可将导线绞接或焊接后用快干硅胶和热缩套管密封,绞接处不得短于30mm,焊接处不得短于10mm。
(3)电热带的分叉:在易燃易爆场合有必要选用配套的防爆T型接线盒,通常场合也可选用绞接或焊接。
(4)电热带的接长:在易燃易爆场合有必要选用配套的防爆直型接线盒,通常场合也可选用绞接或焊接。接长时请留意不得超越最大运用长度。
(5)终端:在易燃易爆场合有必要选用配套的终端密封盒,通常场合也可选用快干硅胶和热缩套管密封。任何情况下均严厉制止将尾部线芯衔接!
(6)电源接线盒、T型、直型接线盒、终端均可用卡箍或尼龙扎带紧固在管道上,盒内的防水胶垫不得遗失,盒内接线处运用快干硅胶防水。做保温时应将接线盒置于保温层内,但有必要在保温层外留下相应的符号。
(7)接线时,有必要确保电伴热带与各电气附件准确牢靠地衔接,禁止短路,并有满足的电气空隙,关于并联式电伴热带,线头部位的电热丝要尽也许地剪短,并嵌入内外层护套之间,禁止与其织造层芯线相碰,以防漏电或短路。多根电伴热线的分支应在分线盒内衔接,在伴热线接头处及伴热线末端应涂刷专用密封资料。
3.3.3 装置时特别留意的事项
(1)禁止蒸汽伴热和电伴热混用于一体。
(2)加热带装置时不得将绝缘层损坏,应紧贴于被加热体以进步热效率,若被伴热体为非金属体,运用铝粘胶带增大触摸传热面积,用尼龙扎带固定,禁止用金属丝绑扎。
(3)法兰处介质易走漏,环绕电热带时应避开其正下方。
(4)电热带一端接入电源,另一端线芯禁止短接或与导电物质触摸并剪切为“V”型,有必要运用配套的封头紧密套封。
(5)防火防爆场合应配套防爆接线盒和终端子。接线后运用硅橡胶密封:(运用屏蔽层的电热带终端处有必要将屏蔽层剥离100mm,以防形成短路)。

(6)装置一个伴热门,丈量一次绝缘,屏蔽层有必要接地,绝缘阻值不能低于20MΩ/1000V。按电伴热各路的电压、电流等参数设定通、断电和漏电维护设备。

3.3.4 系统安装示意:

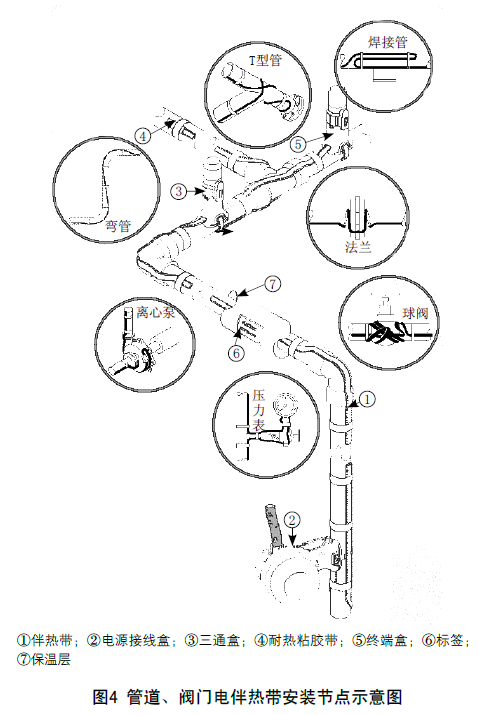

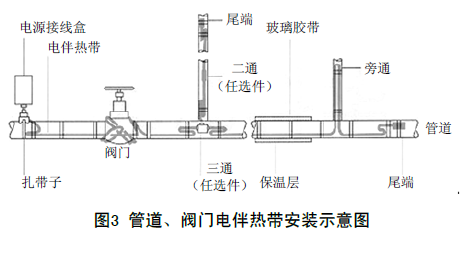

管道、阀门电伴热带安装见图3、图4。



4 电伴热带的调试
4.1 试送电前的查看
    调试前应对所装置的电热带进行查看其外表是不是损害,一切配件是不是装置完好。用2500V兆欧表测验体系的绝缘电阻,电伴热带芯线与地线或不带电的中性线之间应大于2MΩ。其次,测验体系的直流电阻,其阻值巨细是不是与所测体系的总功率相对应。留意测验时刻应在一分钟以上,并将成果记录在装置记录单上。若三相带,当需丈量三相电阻阻值是不是平衡。悉数测验正常后,可进行试送电(在配电箱侧查看测验时,应留意温控器的触点有必要处于“闭合”状况)。
4.2 送电实验
    对各回路进行电气测验。试送电时,先将温度操控器调整在物料保持的平均温度上,然后通入额外电压逐段查看发热情况及各电器参数是不是正常。送电时间通常为2小时。试送电一切正常,应在停电后进行保温层和防水层的施工。保温资料有必要枯燥,并确保资料的质量和厚度。保温层外应加防水外罩。保温层施工时应防止损害电热带。保温施工结束后,再重新测验、送电、监督连续运转8小时。一切正常后,应在管道防水层外张贴“电伴热示警”符号。
5 其他
    经电伴热的管道或容器,在悉数施工完成后,应做出显着标识,以防误敲误拆;如有需求可在每条管路中装置电流表或功率表,监督电热带的作业情况;如有需求也可在管路中装置漏电维护器,以防不测。施工完成后应安排检验并填写检验表,内容大体包含:装置地址、装置长度、绝缘电阻、环境温度,发动电流、稳态电流等,并经两边代表签字认可。
