高寒地区断路器电伴热带监测和应用方案
现在运转的断路器，绝大多数是以必定压力的SF6气体作为绝缘介质及熄弧介质，一般选用 0.5~0.6MPa（20 ℃时）的SF6气体，当环境温度低于必定温度时（如：0.5MPa，在－32.5 ℃时液化），SF6气体会出现液化现象，断路器内SF6气体会因气体液化而压力下降，然后下降产品的绝缘功能和开断才能。电伴热带的正常投入能够处理此疑问，可是无法从外部反映出电伴热带是否正常作业，给产品运转保护带来了困难。1 电伴热带作业原理及现状
在高寒区域，为确保断路器正常作业，对于SF6断路器气体液化的表象，通常选用在断路器外壳上加装保温设备。当环境温度接近SF6气体液化温度时，经过温控器操控加热设备主动投入或退出运转，对断路器内SF6气体进行加热，以确保断路器的正常运转。

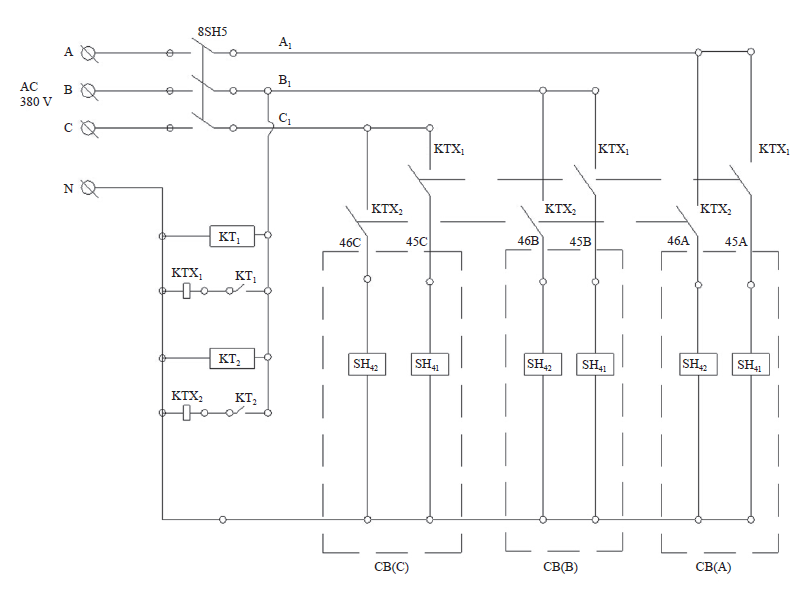

图1 电伴热带的工作电路结构图
2 电伴热带监测的技术方案
选用电流阻隔器和起控器监视，指示灯显现方法，以处理从外部判别电伴热带是否正常作业；添加主动开关直接操控电伴热带，以处理当温控器不能正常起动时手动迅速投入电伴热带。
以LW13A－550/Y 罐式断路器为例，单片电伴热带的作业电压为AC220V，功率为2400W，计算出作业电流为10.9A。对电伴热带的监视即是对电伴热带作业回路中作业电流的监测。经过电流比为15/5A的电流阻隔器把10.9A的大电流变为3.6A以内的小电流，这么能够削减回路中的线圈发热；经过电流整定规模为2~9.99A的起控设备对收集到的电流阻隔器二次输出电流进行有用判别，并输出相应的动作节点驱动节点回路作业状况指示灯作业。
3 电伴热带监视技术方案的作业原理
电伴热带监视体系经过串入电伴热带作业回路的电流阻隔器来进行电流收集并对其回路的大电流进行有用阻隔；起控设备收集电流阻隔器阻隔后的安全电流驱动作业状况指示灯对电伴热带的作业情况进行有用监控，其作业原理图见图2。

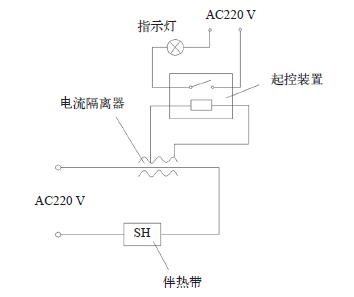

图2 电伴热带监视作业原理图
4 电伴热带监视体系构成
LW13A－550/Y电伴热带监视体系由LBH电流阻隔器、LTD起控设备、L1作业状况指示灯、8SH5－1和8SH5－2主动开关构成，详细的作业原理图见图3。
图3 LW13A－550/Y 电伴热带监视工作原理图
5 电伴热带监视技术方案特点1) 安全牢靠，确保操作人员的人身安全。
2) 抗干扰才能强，体系作业牢靠。
3) 体系输出一动合一动断触点，便利用户运用，从主控室进行监控。
4) 装置方法简单，只需将加热器的线穿过电流阻隔器，一起向指示灯供给电源。
6 结束语
1) 经过电伴热带监视体系，能够从外部实在、及时地反映电伴热带的运转状况，为保护和运转的工程师供给了牢靠的运转数据。
2) 经过电伴热带监视体系，处理了电伴热带不能正常作业时能及时发现处理，确保变电站的安全、牢靠运转。
